华霖富定期答疑（2022-06-23）

大家好，

欢迎观看本期周四定期答疑视频。以下为相关问题：

1、GIS导入ICM地面tin后，怎么处理？

2、rpn结果文件里有个rain outflow，代表的是地表径流量吗？使用最终时刻累计由地表流入下游的水量加上地表滞留水量再加上排水管网中出水口管道的累计流量就已经超出了这个地表径流量，原因是什么？

3、总的地表漫流量可以依靠画结果多边形统计研究区域漫流量再加上由地表流入外部洪水量来计算，能否通过节点的结果来计算？

4、降雨时间有原来的降雨历时6h改为24h，按照历时6h运行的时间步长运行历时24h的模型，运行中途失败，如何修改？

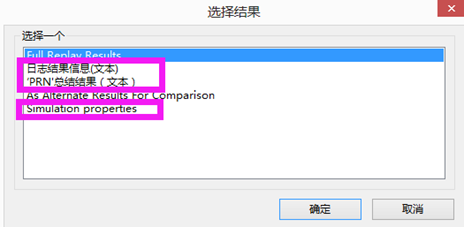

5、模型运行结果中打开“选择结果”框中内容的使用功能和作用分别是什么？

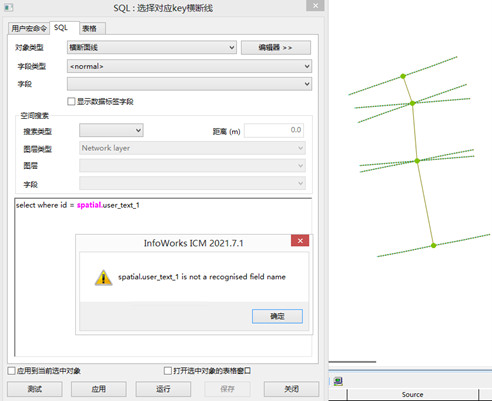

6、沟渠转完河道删除同一位置多余的横断面，出现以下提示的原因是？



7、流向展示中值都为零，而不是软件自动识别出来的。0值处可视度调为0时，运行结果中不显示箭头；0值处可视度调为非0时，运行结果中所有2D网格都显示箭头，是什么原因？

8、如何让只有积水的地方显示流向箭头？

9、模拟运行可以完成。但是检查时发现管段在日志文件中被多次标记为不收敛，检查具体管段及其附近管段，不存在坡度过大的问题，对应节点和网格也没有太大高差。可能是什么原因？

10、Link depth fail counts与Link flow fail counts的区别是？其与Unconverged link flow counts、Unconverged link depth counts的区别是？

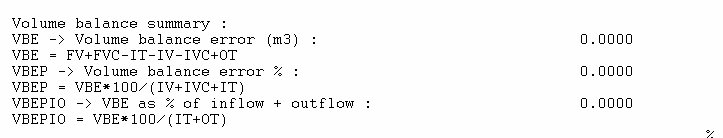

11、balance error处误差大于5%可能需要重新计算。那么一般情况下这里误差都是0%吗？ 0的情况是正常的吗？
