InfoWorks ICM11.0新功能介绍

InfoWorks ICM11.0新功能介绍

ICM10.5版本后,InfoWorks ICM里包含了两个建模模块:InfoWorksSWMM,在之前的ICM建模逻辑上增加了一套SWMM的建模逻辑,故本文档分为两部分分别介绍原ICM模块新增的软件功能和SWMM模块新增的软件功能。

            软件购买后享受一年免费的软件升级,即2019年5月之后购买软件的客户可以在ICM资料文件夹内下载最新版的软件。

(一) ICM模块

1.        河道建模步骤简化

InfoWorks ICM的模型网络里有一个“build all”功能,这个功能包含了之前建立河道模型的如下步骤:“以线创建断面”、“从选中的线创建河岸”、“自断面末端创建河岸线”、“创建河道边界”和“创建河岸连接”。


2.        从选中的线创建河岸

以前版本在河道建模的过程中使用“从选中的线”时最多只能对某一条河段选择其相应的两个河岸线生成河岸,新版本支持针对多条河段可以批量识别对应的河岸线从而生成对应的河岸。

3.        可以选择的生成网格方法

为了进一步加快2D网格化速度,避免在遇到较为复杂的几何下垫面图形时生成较密的小三角形网格从而影响网格化速度和2D计算速度。新版本在2D区间属性字段中增加了一个“Mesh generation”,可以选择新的网格生成方法,从而有效的减少网格生成的数量。

原有方法生成网格

新方法生成网格



4.        捕捉节点

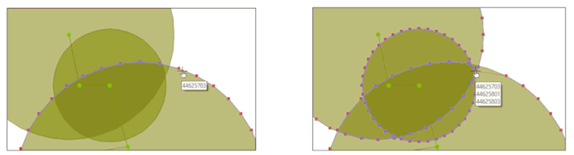

当“使用捕捉模式”打开时,被移动的顶点与它可以捕捉到的其他对象变得更近,那么相邻对象(包括任何重叠对象)中的顶点也将被高亮显示。例如,这有助于更精确地定位正在移动的顶点。


5.        用户自定义模型检验

现在可以使用类似于SQL语句的简单语法为InfoWorksICM模型网络定义自己的工程验证规则。在工程验证对话框中添加了两个选项卡;Built in”选项显示ICM提供的默认工程规则,“User Defined”选项卡可用于添加或编辑在New Validation Rule Editor对话框中定义的现有用户定义验证规则。

6.        河段的左河岸和右河岸结果查看

现在可以直接用图表和表格工具查看所选河岸的相应模拟结果,在之前的版本中即便选择某个河岸仍然要先选择查看左河岸还是右河岸。

(二) SWMM模块

1.        针对SWMM模块的设计降雨

SWMM模块现在可以直接根据暴雨强度公式添加设计降雨。

2.        SWMM模块中降雨的子事件

在此之前,用于处理SWMM模拟的引擎将事件中的所有时间(无论是否划分为子事件)都视为恒定的数据流。这不再适用于降雨事件;SWMM模拟中的降雨事件的子事件现在与InfoWorks模拟中的子事件一样处理。

3.        SWMM模块的管道糙率

两个粗糙度系数-曼宁的N或低深度曼宁的N现在可以指定管道在SWMM网络。

除了形状不规则、主要受力或不成形的管道外,所有管道的管道性能均增加了一个新的低深度曼宁场。新的深度阈值字段允许您指定决定管道粗糙度系数的深度——Manning's N或低深度Manning's N——将应用于整个管道。当水深等于或大于深度阈值时,采用粗糙度曼宁系数。当水深小于深度阈值时,采用低深度曼宁系数。

4.        子集水区的入渗模型

SWMM网络中,降雨进入子流域上部土壤区域的方式将被建模,现在可以为每个子流域以及在网络级别设置。

新的渗透模型参数已经添加到子流域属性中,允许您选择将应用于子流域的特定渗透模型,或者您可以选择使用为网络设置的模型。有关更多信息,请参见子流域数据字段(SWMM)和土壤入渗(SWMM)主题。

SWMM网络中的每个子流域现在也可以与不同的土壤相关联,每个土壤都有自己的一套渗透特性。每个土壤还可以与任意数量的子流域相关联。然而,在模拟过程中,只会应用每个土壤的入渗参数,这些参数适用于所选的入渗模型。

5.        SWMM模块额外的旱天流量

现在可以指定SWMM网络中额外流入节点的旱天入流。节点属性中添加了一个新的DWF字段,它允许您为任何您想要建模的额外流入指定一个恒定的基线值,以及最多可用于调整基本流值的四个时间模式。在运行仿真时,ICM将添加给定污染物的所有DWF流和所有DWF浓度,然后将总流量乘以总浓度,以提供适用网络中每个节点的DWF负载。

6.        SWMM模块运行结果作为初始状态(热启动)

来自以前SWMM模拟的网络状态现在可以用作运行中第一个模拟的初始状态。一个新的选项加入到运行设置里“保存结果状态”,已经添加到SWMM运行视图。您可以从资源管理器窗口中拖动状态已保存的模拟,并将其拖放到这个目标中。

在模拟结束时,一个新的保存状态复选框也被添加到视图中。这可以用来指示仿真完成时是否应该保存仿真的状态。

7.        SWMM模块可以分别查看透水区和不透水区的径流过程

子流域模拟结果中现在包括了不透水和透水径流深度。

8.        SWMM模块模拟水质结果

SWMM模拟中,节点、管道和子流域中污染物积聚和冲刷的结果现在分别包含在节点结果、链接结果和子流域结果中。

9.        SWMM模块模型网络输出

SWMM网络现在可以导出为CSV文件、快照文件和GIS文件格式(GeodatabaseMIFSHPTAB),或者使用开放数据导出中心。您可以使用“网络”菜单中的各种导出选项之一导出SWMM网络,或者在“资源管理器”窗口中右键单击SWMM网络,并从上下文菜单中选择相关的导出选项。

10.     SWMM模块计算结果输出

另外两个菜单选项,导出到GIS和导出maximaGIS,现在可以在SWMM网络的结果菜单中使用。

导出到GIS选项允许将一个或多个SWMM模拟的时变和最大结果导出到MIFSHP或选项卡文件格式或地理数据库。而对GIS的导出maxima则允许将SWMM模拟的最大结果导出到MIFSHP或选项卡文件格式或地理数据库。

11.     SWMM模块自动命名

使用网络菜单中的名称生成选项,SWMM网络现在可以自动生成节点和链接名称。
