#客户视角中应用InfoWorks ICM软件系列的项目案例分享#

#客户视角中应用InfoWorks ICM软件系列的项目案例分享#

—之2021年第一场黑臭水体大会(中国给水排水年会)中所涉及基于Info Works ICM系列软件所建模的客户方项目分享
【本文所涉及的所有项目截图均为客户方所有】

一、黑臭水体治理相关的项目

客户名称:咸宁市住房和城乡建筑局/武汉理工大学
客户项目:咸宁市黑臭水体治理项目

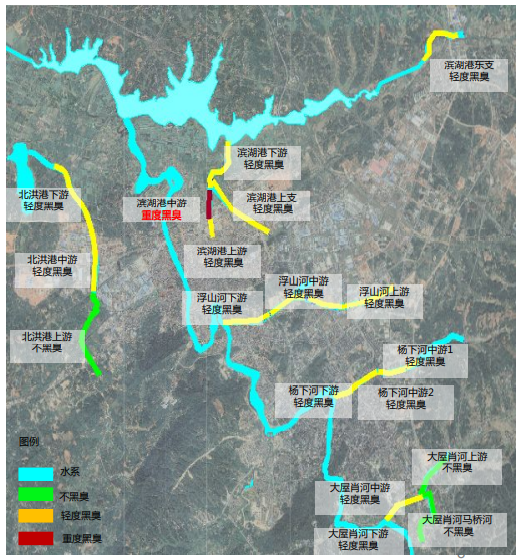

项目区域:咸宁市浮山河、北洪港、杨下河、大屋肖河和滨湖港五条河,2019年,监控断面17个,黑臭15个(轻度:14个,重度:1个,轻度中出现重度:9个)

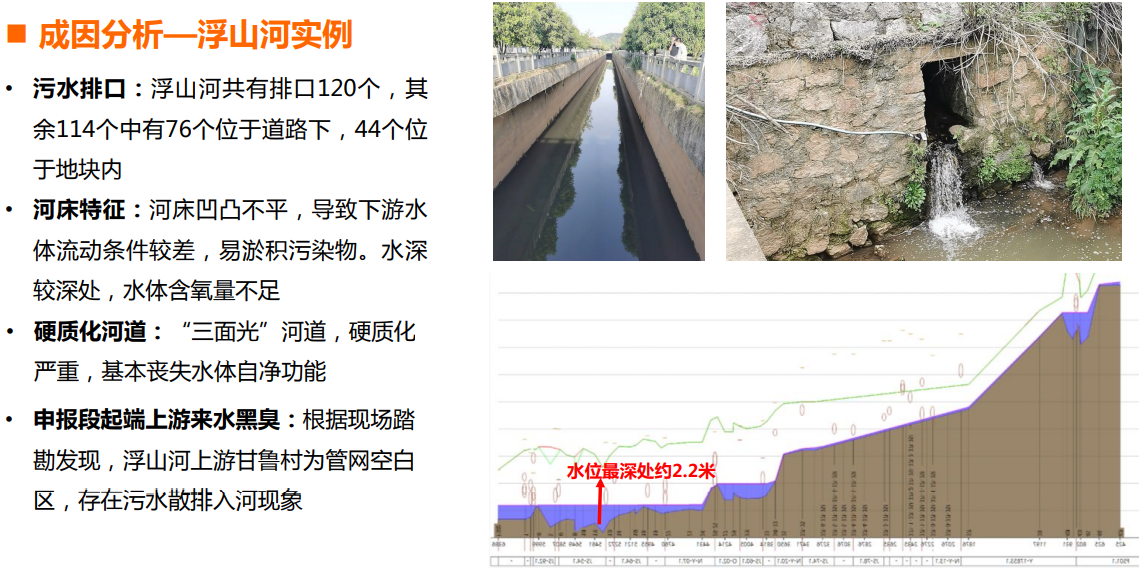

黑臭成因:1)大量污水排口直排入河;2)排水系统不善,a.官网空白区存在,b.管网混错接,c.管网漏损普遍,外水侵入量较多。

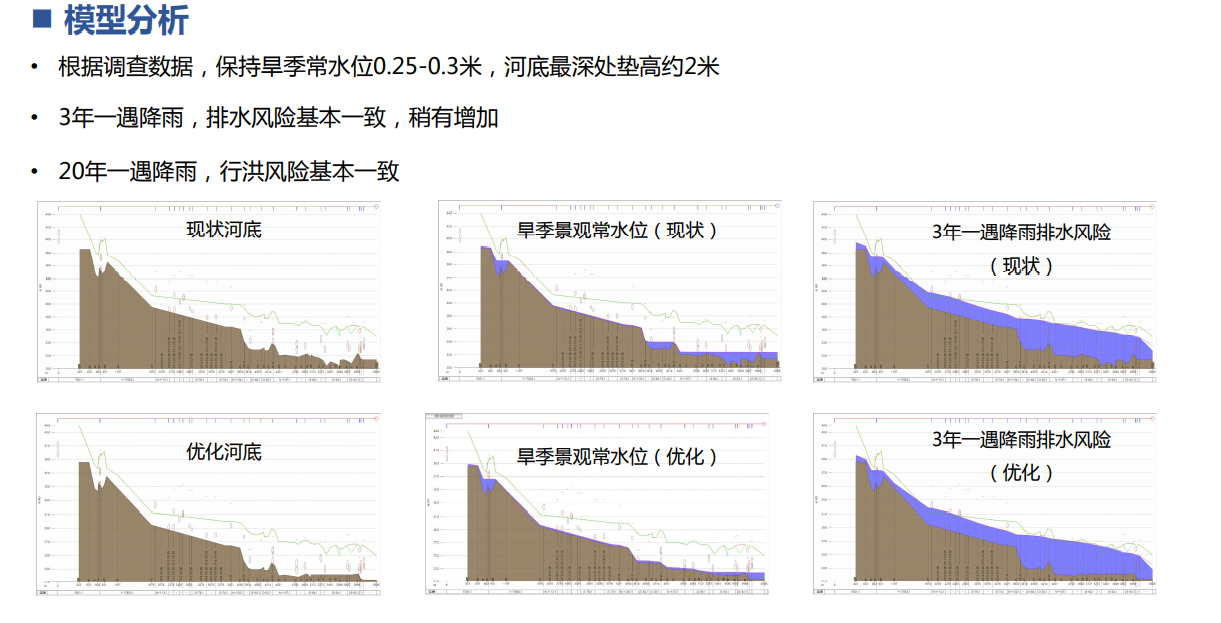

ICM软件建模分析:客户利用InfoWorks ICM软件对其项目进行建模分析,建模的模拟中部分结果截图如下所示。

图片1:



整治成效:经黑臭水体治理方案后,黑臭水体中的氨氮、溶解氧、氧化还原电位、透明度 四项达到消除黑臭标准。2019年整体水质要优于 2017、2018年,河道水质显著提升。城区主要水系例如淦河与斧头湖:氨氮、溶解氧、pH、总P、COD、BOD5、 LAS达到地表水III类标准,2019年整体水质要优于2017、 2018年。



二、内涝预报预警模型项目

客户名称:上海市碧波水务设计研发中心
客户项目:上海市苏州河深遂提标控污工程方案与运行调度模型
项目区域:上海市苏州河区域
得到客户认可与使用:

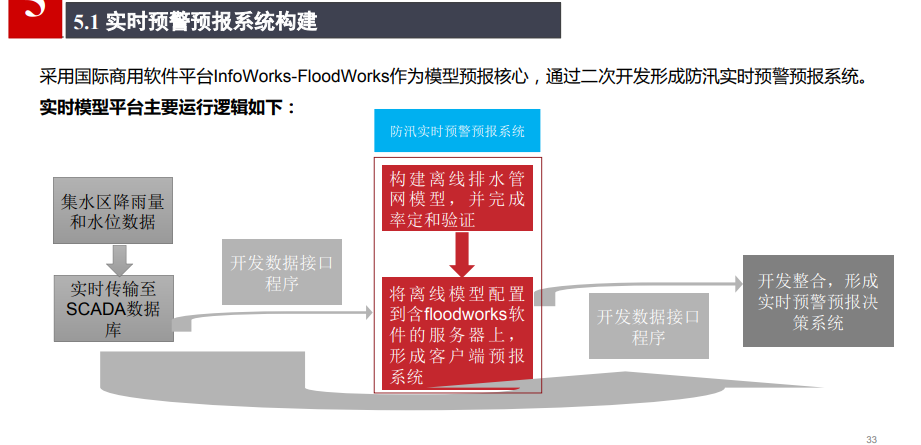

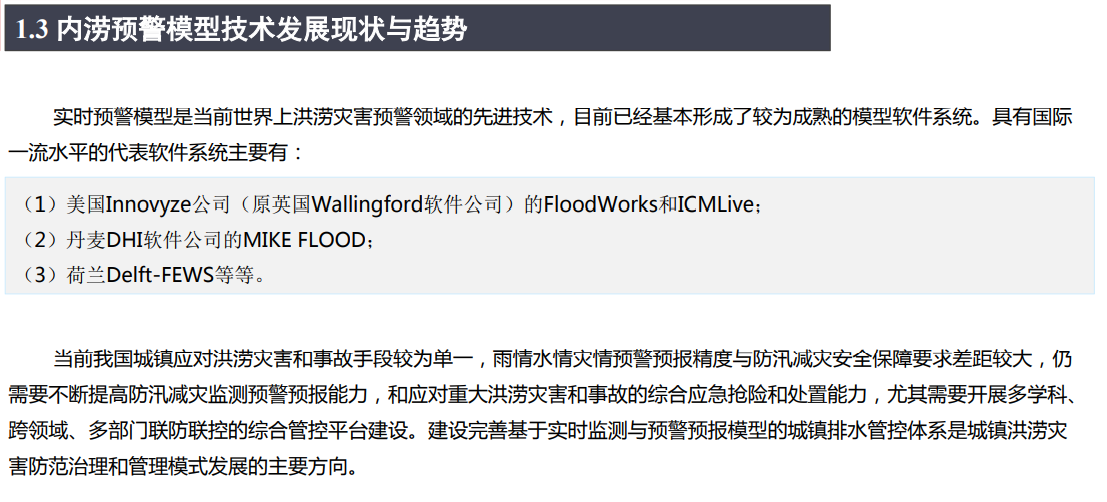

实时预警模型是当前世界上洪涝灾害预警领域的先进技术,目前已经基本形成了较为成熟的模型软件系统。具有国际 一流水平的代表软件系统之一是 InfoWorks ICM Live

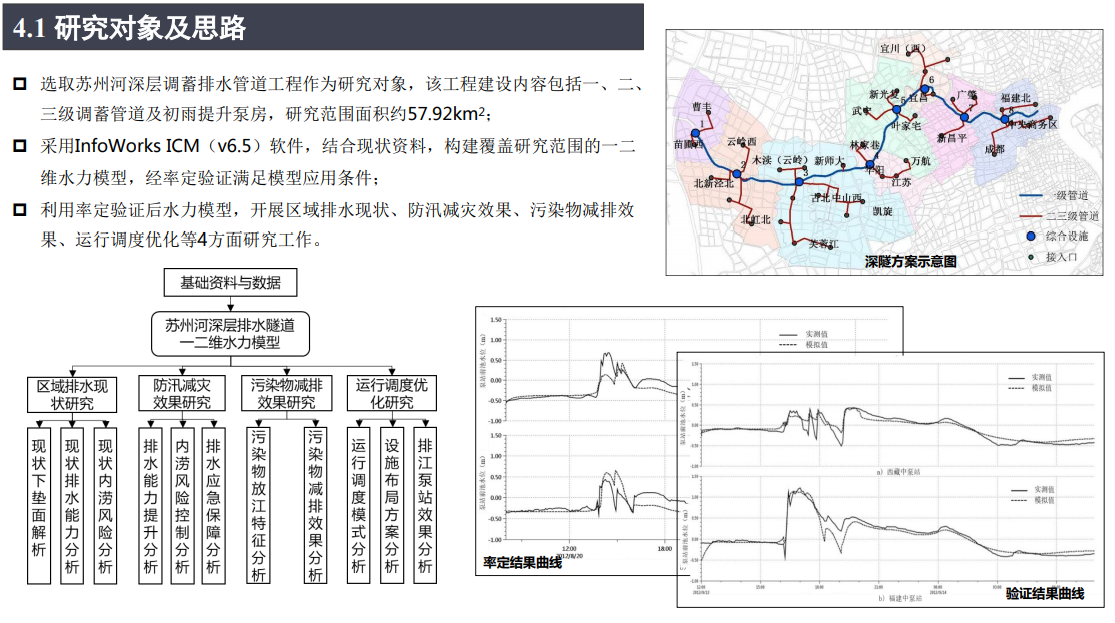

选取苏州河深层调蓄排水管道工程作为研究对象,应用是基于InfoWorks ICM 软件进行建模,结合现状资料,构建一二维水力模型。利用率定验证后水力模型,开展区域排水现状、防汛减灾效果、污染物减排效 果、运行调度优化等4方面研究工作。





三、其他项目中的CCTV勘察数据联想

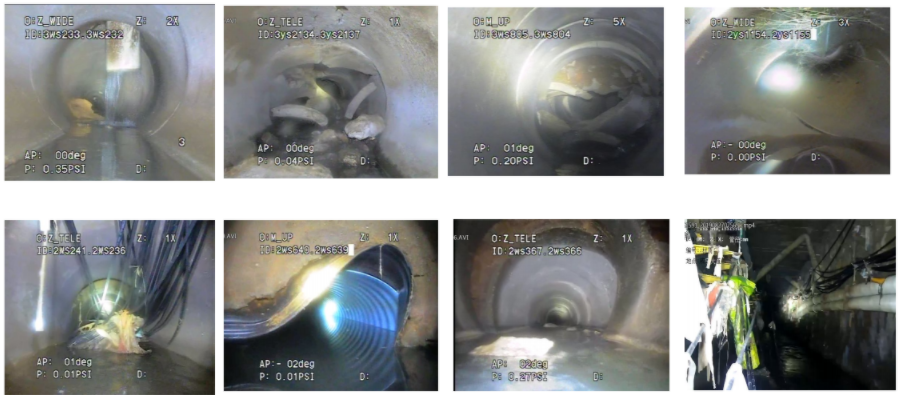

会上,看到专家们对其项目中的CCTV勘察数据的形容,常常是数据体量之大,监测困难,监测工期长等等。让人看到客户这类勘测好的资产监测数据,不禁想到要更优化管理应用到全周期的管道资产管理的长期运维工作中。那么,问题来了,如何更好的管理呢?

答:对基础设施资产全周期优化管理的可行性手段之一是应用InfoWorks软件家族中的InfoAsset资产运维管理系统软件。

InfoAsset资产运维管理系统软件是一个供排水、雨水系统相关基础设施管理系统,可以用来管理管网、泵站、水工设施等基础资产设施,以及这些设施的相关监测设备,多年多次监测记录,运维记录,事故记录等等,并以此为基础进行全寿命周期的分析和评估。



附:
会议上点名的相关规范导则出台的资讯,列举如下,仅供参考,可作为日后实施项目时的参考依据。
1.即将发布《城乡排水工程项目规范》
例如该规范中明确了城镇雨水管渠设 计重现期标准和内涝防治重现期标准。

2.《上海市城镇雨水排水规划(2020~2035)》于2020年5月14日通过。

3.《城市河道水环境综合整治设计导则》(初稿)T/CECA XXXX-2020 即将出台。
